音叉料位计

    用于打包秤、配料秤快慢速供料,它与变频器配料,使计量系统的动态精度大大提高。

       本公司开发的YDZZ-95压电振子音叉料位计用于对粉仓中的颗料物料和粉状物料进行位式检测的装置,具有使用简单发讯可靠的优点:
1.位式料位计,适用非粘着性的颗粒料和粉未料。
2.片状微带集成电路、压电振子、金属音叉构成。
3.物料碰触或脱离均可发讯,动作可靠,有延时发讯功能。
4.与物料电性能无关,无传动部件,使用寿命极长。
5.可水平安装,亦可垂直安装。


模拟演示

结构和原理

压电振子料位计是由压电晶体(振子)、电子电路和探测音叉构成。在接通电源后,物料未触及探测音叉,电子电路和压电振子则产生一个一定频率的振动,使音叉振动,此时料位计内的继电器吸合,触点对外输出物料未触及信号:当物料触及探测音叉时,因物料阻力作用,使之阻尼停振,继电器释放,料位计输出物料触及信号。继电器其有二组转换触点供外接声光信号或部控制之用。

主要技术指标主要技术指标

1.电源 交流 86V-264 V,特殊规格(24V DC定货注明)。
2.动作延时3-10秒可调。
3.工作温度:探测器具-40℃~+120℃(高温型达200℃)。电子电路-20℃~+60℃。
4.被测物料比重>0.1。
5.探测器长度:音叉175mm。

安装

压电振子料位计可水平安装,亦可垂直安装,安装时根据要求决定料仓的开孔位置,安装后的料位计的探测音叉应能有效地检测到物料,还应能避免物料的直接冲击,可在料仓上焊人字形块,遮信探测音叉,档块长度和宽度应能有效地遮盖探测音叉,使之不受物料直接冲击。

使用

料位计出厂时已作调整,使用时可根据不同物料调节线路板上的灵敏度调整电位器,从而使物料碰到探测音叉时停止,脱离时起振,在有振动的料仓中使用时,可调节稳定用电位器,从而抑制外界振动的干扰,使料位指示准确。具体的调节方法参见料位计盒盖内说明。

注意事项

1.本料位计对少量粘附物虽不敏感,但不适合易潮解,结块的物料。
2.安装搬运时应拿住筒体和法兰部分,切忽用手握叉体提装。
3.安装时应注意不要让物料落下时冲击音叉,筒仓中侧面安装,必要时应加防冲板保护音叉不受物料冲击。

音叉料位计接线图

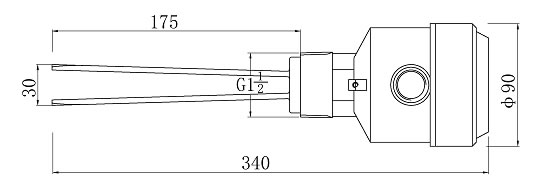

音叉料计结构图

发明和专利证书

1982年发明

2010年专利

1990年文汇报

1989年专利

1988年专利

1989年专利
